材料微观组织图像分析软件即我的毕设项目开源

今天毕业设计答辩结束了,心情大好,于是回宿舍写下了本文~~(脑洞大开的节奏)

我的毕设项目是开发一个材料微观组织图像的分析软件,说直白点,主要功能就是数晶粒、测晶粒度级别数的,还能测多孔材料的孔隙率,第二相百分比等。软件名称是Computer-Aid Interactive Grain Analyser,简称CAIGA,名字没想太久,随便取的。。。

软件介(tui)绍(xiao)环节

先罗列一下CAIGA的Features:

  • 仅依赖Qt/OpenCV,原生跨平台(已测Windows/Linux)
  • 免费且开源(GPLv3授权协议)
  • 友好的用户界面(目测比其它这类专业软件好看)
  • 支持对两相或者更多相的金相照片进行晶粒度测量分析
  • 支持测量第二相或孔隙的面积百分比(建议通过二值化和轮廓填充)
  • 使用矩形测量网格而非圆形测量网格尽可能地覆盖整个视场(按ASTM E112-13标准)
  • 大量图像(预)处理功能,诸如:自适应双边滤波、箱式滤波、中值模糊、高斯二值化、中值二值化、Canny边缘算子、形态学梯度等
  • 撤销、重做功能(为了限制内存占用,仅保存10步操作历史)
  • 使用分水岭算法(watershed)进行图像分割,加入自动标记生成的功能,允许人工交互式修改标记

自问自答环节

  • Q: 为毛不用Python?
  • A: Python这类脚本语言岂能入我法眼?lol,实际情况是我对Python不太熟悉,而且导师建议的是C++……我对C++/Qt也比Python/Qt熟悉一些
  • Q: 为毛用Qt?
  • A: 给我找一个跨平台的UI库比Qt强的看看?Qt无论是代码质量还是文档质量,目测秒杀除STL外一切C++库
  • Q: 为毛不用QML?
  • A: 不熟悉Qt Quick 2.0,只用Qt Quick 1.0做过几个KDE Plasma Widgets,而且QML的程序看起来不native

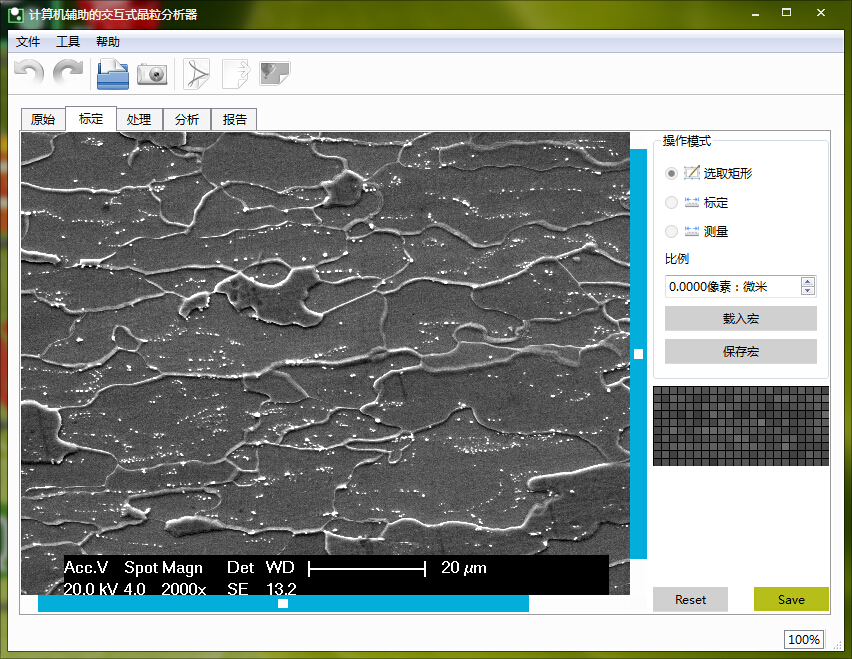

送点截图吧

caiga_

下载地址

源代码同时托管在开源中国和GitoriousGithub,Windows用户可以直接在Releases页面下载编译打包好的版本。其中win32是使用MinGW/GCC 4.8.2编译的,支持Windows XP和更新版本。win64是使用M$ Visual C++ Compiler 2013编译的,仅支持64位的Windows Vista和更新版本,如果运行时提示缺少了msvcrt.dll之类的文件,请安装压缩包内的vcredist.msi。两个版本的内存占用情况差不多,如果你不确定你的操作系统是什么版本或者是不是64位的,请下载win32版。

使用指南?

……呃,你可以关注一下项目的Wiki页面,目前还没写好……写好了也是在Wiki上。。。就是这样,喵



这个软件比较专业和小众,可能常来我博客的没几个用得上或者感兴趣的。Anyway,本科阶段基本就结束了,最后还是要提一下学校名字的……当然是我大『东南大学』(不在福建,蟹蟹)
